O CAMSIZER X2 é um analisador de tamanho e formato de partículas potente e extremamente versátil com ampla faixa de medição, combinando tecnologia de câmera de última geração com flexíveis opções de dispersão. Baseado no princípio da análise dinâmica por imagem (ISO 13322-2), o CAMSIZER X2 ofeerece informações precisas sobre tamanho e formato de pós, grânulos e suspensões num intervalo de medição de 0,8 μm a 8 mm.
O CAMSIZER X2 gera um fluxo de partículas que é caracterizado por um sistema óptico de alta resolução. Uma fonte de luz LED estroboscópica ultrabrilhante e duas câmeras digitais de alta resolução proporcionam um rendimento de mais de 300 imagens por segundo, avaliadas em tempo real por um potente sotware. Portanto, o CAMSIZER X2 capta as imagens de centenas de milhares até vários milhões de partículas com máxima precisão em apenas 1 a 3 minutos.
O CAMSIZER X2 oferece uma ampla seleção de informações sobre partículas que permite uma caracterização abrangente e confiável do material da amostra. Ele se presta ao uso em R&D e também para serviços rotineiros de controle de qualidade.
Vídeo do Produto
"Instrumento já em uso há algum tempo para análise do tamanho das partículas dos nossos (APIs [ingredientes farmacêuticos ativos]) de moléculas pequenas. O desempenho, a precisão e a reprodutibilidade são excelentes. A parte surpreendente é sua capacidade de trabalhar com tamanho de amostra muito pequeno. Muito feliz com o instrumento. "
Siddharth Shah
API Holdings
"O produto é muito fácil de usar; obtemos muito mais informações deste sistema do que do nosso analisador anterior. Os funcionários trabalham diligentemente para desenvolver e atender às nossas necessidades internas e estão mais do que dispostos a proporcionar a formação e o conhecimento necessários para obter o melhor retorno possível! Estamos muito satisfeitos com este instrumento. "
Barbara Bachman
3M Brownwood
"Regularmente utilizado para caracterizar e monitorar pós durante a reciclagem em LPBF (fusão em leito de pó a laser). A facilidade de uso e a baixa quantidade de amostras permitem que os resultados de PSD e de morfologia sejam vistos em minutos para garantia de qualidade. "
Syed Islam
AMRC - University of Sheffield

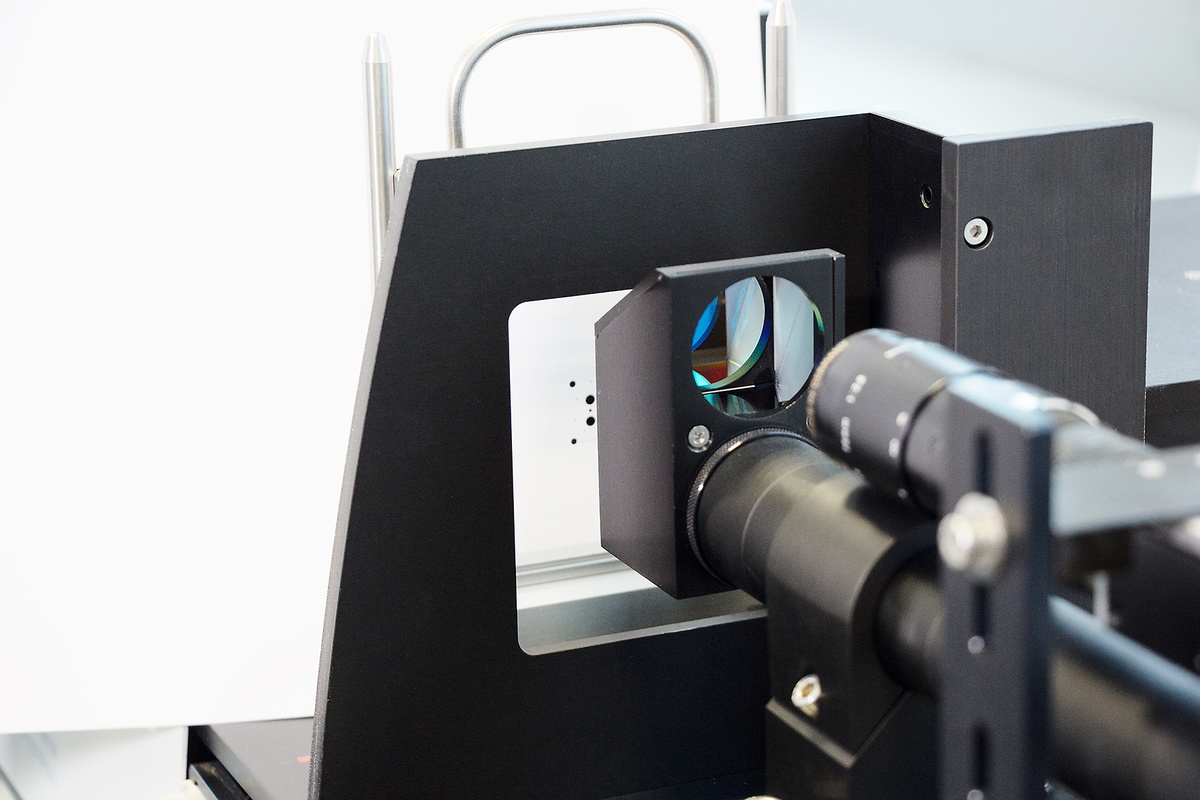

A exclusiva tecnologia de duas câmeras da Microtrac constitui uma marca no desenvolvimento de análise dinâmica por imagem (DIA). Por empregar simultaneamente duas câmeras com diferentes aumentos, obtêm-se intervalos de medição dinâmica extremamente amplos. Consegue-se isso sem ajustes ou modificações no equipamento e sem comprometer a precisão. Cada câmera é especializada em um único intervalo de medição.
A câmera ZOOM analisa partículas finas com máxima precisão, enquanto a câmera BASIC detecta as partículas maiores com excelente resultado estatístico. Um algoritmo especial combina as informações obtidas por ambas as câmeras e fornece a distribuição exata de tamanho num intervalo superior a três dezenas!
Esse arranjo dispensa um significativo recurso a muitos sistemas de análise que empregam uma só câmera, p.ex. microscópios. Tais instrumentos também não conseguem registrar corretamente as partículas finas em amplas distribuições de tamanho ou as partículas maiores não são captadas por causa do pequeno campo de visão.
Duas câmeras operam simultaneamente durante a medição: A câmera BÁSICA (azul) analisa as partículas maiores, e a câmera ZOOM (vermelha) capta as partículas pequenas. Esse procedimento assegura condições de medição otimizadas para todos os tamanhos das partículas distribuídas.
O correto preparo da amostra e a dispersão das partículas antes de passarem pelo campo de medição são tão importantes quanto a análise em si. Em particular, no caso de pós finos que tendem a se aglomerar, uma dispersão suficiente é crucial para a confiabilidade dos resultados da medição. Portanto, vários modos de suprimento de amostra ajudam a obter a separação dos aglomerados sem destruir as partículas individuais. Nosso sistema modular X-Change satisfaz com perfeição este requisito.
O sistema modular "X-Change" do CAMSIZER X2 oferece três métodos de dispersão alternativos, permitindo a seleção do melhor método para cada tipo de amostra: o usuário pode escolher entre dispersão úmida com X-Flow ou medição seca tanto em queda livre com o X-Fall como em corrente de ar com o X-Jet. Os módulos e os cartuchos podem ser trocados rápida e facilmente, o que torna o trabalho com o CAMSIZER X2 confortável e seguro.
O módulo X-Jet dispersa a amostra por meio de um bocal venturi e é adequado para a análise eficaz de pós. A efetiva medição das partículas se dá na corrente de ar. A pressão de dispersão pode ser ajustada entre 0 kPa e 460 kPa. Isto assegura condições de análise perfeitas para todos os tipos de amostra.
O CAMSIZER X2 também oferece a opção de análise de partículas em líquidos com o módulo X-Flow. A suspensão flui em círculo fechado através de uma célula de vidro onde as câmeras registram as imagens das partículas. A unidade ultrassônica integrada ajuda adicionalmente no processo de dispersão.
O módulo X-Fall é usado para medição não-destrutiva de amostras sensíveis em queda livre para minimizar a ruptura de partículas. A amostra pode ser recuperada após a análise.
Muitos materiais tendem a aglomerar-se em razão de forças superficiais. O módulo X-Jet dispersa eficientemente as partículas em corrente de ar à medida que passam por um bocal venturi. A pressão de dispersão pode ser ajustada a partículas individuais de acordo com a necessidade. Para grânulos sensíveis, por exemplo, uma pressão reduzida assegura uma medição não-destrutiva. Depois de passar pelo campo de medição, a amostra é removida automaticamente do analisador por meio de um dispositivo de limpeza a vácuo.

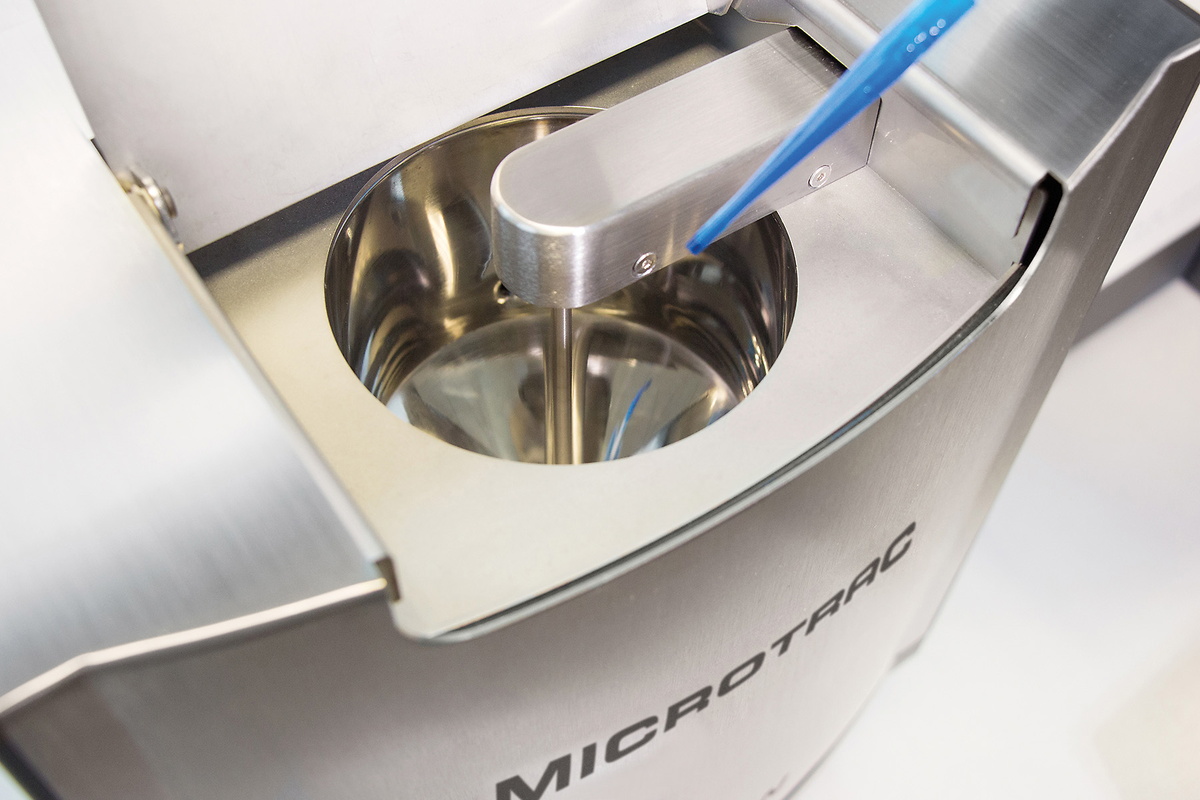

O módulo a úmido X-Flow analisa suspensões com tamanhos no intervalo de 0,8 μm a 1 mm. A amostra se move em um ciclo fechado do banho de dispersão à cela de fluxo, onde o sistema de câmeras capta as imagens das partículas. Para assegurar uma dispersão eficiente, o X-Flow é munido de um banho ultrassônico e de uma potente bomba centrífuga. Os meios de dispersão indicados são água, álcool e também solventes orgânicos não-polares.
Amostras fluidas não aglomeradas podem ser analisadas com o módulo X-Fall. A medição não é destrutiva porque as partículas caem diretamente de uma calha através do campo de visão. O X-Fall pode ser usado para partículas de até 8 mm, e a sensibilidade de detecção de grãos superdimensionados é extremamente elevada. Em contraste com a dispersão por ar comprimido, na medição com o X-Fall a amostra pode ser recuperada.
Propriedades de material a granel como densidade, fluidez, compactibilidade, características de deslocamento e condições superficiais são influenciadas pelo formato das partículas. Por isso, tais parâmetros são um processo crucial e um indicador de qualidade em muitos campos de aplicação.
Exemplos:
Existem vários parâmetros disponíveis para a quantificação de frormato, incluindo a proporção entre largura e comprimento (relação de aspecto), a circularidade (calculada em função da relação entre área e perímetro), simetria, convexidade e compactação. O formato redondo é calculado com base na curvatura dos cantos das partículas.
"Tamanho" só pode ser definido sem ambiguidade para partículas esféricas: o diâmetro é idêntico em todas as direções e orientações. Em partículas não-esféricas, contudo, as dimensões podem variar amplamente, dependendo da orientação e da direção da medição. A análise tradicional por peneiramento, por exemplo, separa em frações partículas numa pilha de malhas de arame com diferentes aberturas.
A menor abertura de malha que uma partícula consegue passar é definida pela menor área de projeção da partícula. Portanto, a análise por peneiramento mede partículas numa orientação preferencial e fornece informações baseadas majoritariamente na largura da partícula. A análise de partículas com Difração de laser (LD) relaciona todos os dados de medição com o diâmetro de um modelo esférico de partícula. Somente a análise dinâmica por imagem oferece diferentes definições de tamanho passíveis de determinação simultânea. Isto torna os resultados comparáveis com aqueles obtidos com outras técnicas.
O extraordinário potencial do DIA é a possibilidade de medir a largura e o comprimento de uma partícula e de fornecer uma distribuição de tamanho baseada nestes parâmetros. A largura da partícula (curva vermelha) pode ser facilmente comparada com os resultados de uma análise por peneiramento.
A Microtrac oferece uma variedade de funis e calhas para aplicações especiais. Bocais e cubetas de dispersão estão disponíveis em diversos tamanhos de abertura a fim de assegurar as melhores condições para cada medição. A calibragem do CAMSIZER X2 requer apenas um minuto e pode ser executada por meio de um retículo de precisão referencial.
Para otimizar as condições de suprimento, inclusive para pós pegajosos, oferecemos diferentes calhas de aço inoxidável ou com revestimento de alumínio endurecido.
Os funis podem ser de alumínio ou aço inoxidável e podem comportar até 0,6 l de amostra. A altura do funil é ajustável, o que favorece um fluxo uniforme da amostra.
Há jogos de bocais de diferentes tamanhos de orifício disponíveis para o módulo X-Jet. A abertura padrão é de 14 mm x 4 mm e á adequada para a maioria das amostras a analisar. Para partículas muito grandes ou muito pequenas, pode ser vantajoso recorrer a bocais de outros tamanhos.
Mediante aplicação de um objeto referencial de alta precisão preparado por litografia eletrônica simulando partículas de diferentes tamanhos, pode-se a qualquer momento recalibrar o CAMSIZER em poucos segundos, o que assegura o cumprimento das exigências de um moderno monitoramento do agente de teste.
A cobertura protetora impede a liberação de pó para o ambiente durante a medição. Ela pode ser receber um fluxo de gás inerte no caso de amostras que não devam ser expostas prolongadamente ao ar ambiental. Além disso, a cobertura reduzirá o nível de ruído em mais de 5 dB.
Três cubetas de vidro de quartzo de alta qualidade ficam disponíveis para o módulo de fluxo X. As cubetas têm vãos de diferentes larguras, podendo ser de 4 mm (padrão), 2 mm ou 1 mm.
Para o módulo X-Fall, a abertura padrão é de 7 mm x 14 mm. Para partículas maiores existe uma unidade de queda livre de 14 mm x 14 mm.
Devido ao princípio exclusivo de duas câmeras, todas as faixas de medição podem ser analisadas em uma única execução de medição, sem quaisquer ajustes de hardware.
Especificações da faixa de medição para o diâmetro de partículas compactas:
O programa DIMENSIONS compreende cinco espaços de trabalho claramente estruturados para o desenvolvimento de métodos, operação do CAMSIZER, apresentação de resultados e avaliação de várias análises. Os Espaços de Trabalho individuais podem ser separados do programa e, por exemplo, transferidos para um segundo monitor para lhe dar controle total de todos os processos e parâmetros relevantes. Os Espaços de Trabalho para avaliação de resultados permanecem acessíveis durante a análise.
Benefícios
Muitas propriedades de materiais sólidos, como fluidez, solubilidade, eficiência de filtração, reatividade, abrasividade e sabor, são influenciadas significativamente pelo tamanho das partículas. Por isso, a determinação de tamanho de partículas é convenientemente usado como parte do Controle de Qualidade em muitas indústrias diferentes.
pó metálico
produtos químicos
café
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações
| Princípio de Medição | Análise dinâmica da imagem (ISO 13322-2) |
| Intervalo de medição | 0,8 µm a 8 mm 10 µm a 8 mm (dispersão por gravidade) 0,8 µm a 5 mm (dispersão por pressão de ar) 0,8 µm a 1 mm (dispersão úmida) |
| Tipo de análise | análise seca e úmida |
| Tempo de medição | ~ 1 a 3 min (dependendo da estatística de medição desejada) |
| Número de câmeras | 2 |
| Volume da amostra | < 20 mg - 500 g (dependendo do tipo de amostra e do modo de medição |
| Métodos de medição | > 300 imagens/s, cada uma de aprox. 4,2 Mpíxels |
| Largura da área de análise | ~ 20 x 20 mm |
| Resolução | 0,8 µm por píxel |
| Parâmetros de Medição | tamanho das partículas (menor diâmetro, comprimento, diâmetro médio, etc.) formato das partículas (aspecto da proporção entre largura e comprimento, simetria, esfericidade, convexidade, etc., cf. ISO 9276-6) |
| Dimensões (L x A x P) | ~ 850 x 580 x 570 mm |
| Peso (unidade de medição) | ~ 50 kg |
| Unidade operacional | PC Quad Core incl. Windows 10, monitor, teclado e mouse, cartão de rede, cartões de interface do PC para comunicação do hardware, software de avaliação |
O CAMSIZER X2 utiliza o princípio da análise dinâmica por imagem (DIA). Este exclusivo princípio é muito simples: as partículas dispersas passam pela frente de duas fontes de luz LED brilhante e pulsante. As sombras das partículas são captadas por duas câmeras digitais.
Uma câmera é otimizada para analisar as partículas pequenas mediante alta resolução, enquanto a outra câmera se destina à detecção das partículas maiores com boa estatística, ou seja, amplo campo de visão. Cada câmera é iluminada por um LED com brilho, comprimento de pulso e campo de visão otimizados. Um software amigável analisa o tamanho e o formato de cada partícula e por fim calcula em tempo real as respectivas curvas de distribuição.
Sujeito a alterações técnicas e erros
