Muita ciência em pouco espaço: BELSORP MAX X. Adsorção em alta qualidade. Menor espaço. Desempenho incomparável.
Microtrac's BELSORP MAX X é o mais recente modelo da linha BELSORP MAX, com design mais compacto e mais leve. Este analisador de adsorção de gases e vapores de alta precisão pode analisar até quatro amostras numa faixa grande de pressão e temperatura. BELSORP MAX cobre uma variedade grande de possibilidades de análise, da área superficial específica, via distribuição de tamanho de poros, adsorção de gases e vapores, até quimisorção. Combinando transdutores de pressão de alta precisão (133.3 kPa, 1.333 kPa, e 0.0133 kPa) com válvulas pneumáticas de vedação dura e gaxetas metálicas, este analisador conta com tecnologia superior para minimizar vazamento de gases e alcançar níveis ultimativas de vácuo. A temperatura no BELSORP MAX X é controlada cuidadosamente usando tecnologia avançada, do bloco manifold aquecido (50 °C, opcional 80 °C) e banho de ar quente até o ambiente da amostra, enquanto linhas de gases/vapores eletropolidas previnem molhamento de superfícies e corrosão. Adicionalmente, o novo software de operação BELCONTROL facilita a compreensão de estrutura e durabilidade dos materiais através de uma análise cíclica de estabilidade, melhora medidas e eficiência de manutenção, e envia resultados via e-mail - tudo isso resultando numa produtividade maxXimizada. BELMASTER é o software dedicada para análise avançada de materiais. O equipamento cumpre com ISO 9277, 15901-2 e 18852 e pode ser usado para diversas morfologias de materiais, como peças moldadas, pellets, e pós finos.
Vídeo do Produto
MaxXimize o espaço do seu laboratório minimizando a área ocupada! O espaço de laboratório necessário é reduzido em quase 50% em comparação com produtos alternativos.
AFSMTM: Reprodutibilidade Máxima Disponível em Cada Equipamento de Adsorção
Em vez de tentar controlar o nível aproximado do meio de refrigeração, nosso método inovativo de monitoramento contínuo das variações de volume livre numa célula de referência - Advanced Free Space Measurement (AFSMTM) – comprovadamente fornece uma precisão mais alta nas medidas. Ele compensa com muita acurácia flutuações do volume livre devidas a fatores como:
Opção de Adsorção de Vapor
Dentro do BELSORP MAX X, todas as linhas de gás, válvulas etc. estão instalados numa câmara termostatizada de ar (50 °C) coberta com material de isolamento térmico. O equipamento com temperatura completamente controlada previne efeitos de condensação de vapores e permite medidas de adsorção de diversos vapores. Isso inclui vapores orgânicos até 40 °C (instrumento standard; com o modelo de alta temperatura HT até 70 °C). A avaliação de hidrofilidade hidrofobicidade e a determinação de capacidade de adsorção VOC são outras possibilidades de aplicação.
Ampla gama de produtos
BELSORP MAX X está disponível em diferentes modelos para uma ampla gama de aplicações. Microtrac oferece a solução perfeita para a demanda de cada usuário.
Seletor de gás para diferentes adsorventes
Três portas de gás (resistentes à corrosão) estão disponíveis na configuração padrão. Para expandir uma linha padrão para quatro linhas de gás, pode ser adicionado um setor de gás. As linhas de gás podem ser ampliadas de 3 para 6, 9 e 12 linhas.
Controle de temperatura de medição
Dewars, banhos de água e aquecedores estão disponíveis cobrindo uma ampla faixa de temperaturas de medição. O aquecedor pode ser usado tanto para medições quanto para preparação de amostras.
O BELSORP MAX X HT é um modelo especial para possibilitar vários tipos de adsorção de vapores (água, COVs (Compostos Orgânicos Voláteis), e outros) em temperaturas mais altas que nos modelos regulares. O bloco de válvulas pode ser aquecido até 80°C, abrindo uma faixa de aplicação mais ampla em condições mais realista. O instrumento é usado em áreas de aplicação como:
O modelo BELSORP MAX X HP foi adicionado à linha BELSORP MAX X como solução costumizada para permitir a determinação de adsorção de gás, área superficial BET, distribuição de tamanho de poros, adsorção de vapores, e a avaliação de taxas de adsorção em pressões altas até 900 kPa. O equipamento é usado em áreas de aplicação como:
BELSORP MAX X oferece quatro portas independentes e uma posição dedicada para medidas de pressão de vapor saturada. Até tres posições podem ser equipados com jogos individuais de transdutores (0.0133 kPa, 1.33 kPa, 133.3 kPa) para melhor análise de microporos, permitindo medidas independentes e simultâneas numa faixa grande. Dois modos de análise podem ser escolhidos, dependendo da aplicação. Tanto o modo de alta precisão quanto o modo de multi-amostra pode ser iniciado em pressões relativas extremamente baixas P/P0 = ~10-9.
O modo de alta precisão permite a aquisição simultânea de isotermas de adsorção/dessorção para até três amostras. A quarta porta usa uma célula de amostra vazia como referência para a medição precisa de alterações de espaço livre/volume morto (tecnologia patenteada de AFSMTM). Além disso, uma porta especial permite a medição precisa da pressão de vapor de saturação a qualquer momento. Este modo é recomendado para fins de pesquisa e desenvolvimento, p. ex., para avaliar pequenos volumes de amostra no desenvolvimento de materiais.
O modo multiamostra permite ao usuário obter isotermas de adsorção/dessorção de até quatro amostras simultaneamente, enquanto a pressão de vapor de saturação é determinada a qualquer momento através de uma porta dedicada. Ao contrário do modo de alta precisão, o cálculo da alteração do espaço livre no tubo de amostra é baseado em um arquivo de medições pré-carregado. Este modo é recomendado para aplicações como controle de qualidade, quando as amostras já foram caracterizadas em grandes quantidades.
Os dois recursos a seguir reduzem o tempo de medição em cerca de 50-70%:
Ao carregar uma isoterma de adsorção medida anteriormente, as condições ideais de medição para as amostras são determinadas automaticamente. Cada ponto de medição pode ser convenientemente adicionado ou excluído, permitindo ao usuário determinar facilmente a quantidade de injeção de gás.
Ao determinar a pressão de entrada do gás de acordo com o ambiente de instalação (pressão secundária do cilindro de gás) antes da medição, a válvula de controle é automaticamente otimizada para velocidade e desempenho, reduzindo com êxito o tempo de medição.
Várias medições de adsorção de gás e vapor são possíveis. Com acessórios dedicados, uma ampla faixa de temperatura pode ser mantida durante a análise ou o pré-tratamento.
As medições podem ser feitas em diversos materiais, incluindo pellets, moldes, substratos, bem como pós e outros materiais que não devem ser expostos à atmosfera. O conector está equipado com um tubo de amostra com diâmetro externo de φ9 mm ou φ14 mm. Tubos de amostra especiais podem ser fornecidos para amostras maiores, como pellets, e amostras menores de pó fino também podem ser facilmente medidas com os tubos de amostra apropriados.
A versatilidade dos equipamentos BELSORP é verdadeiramente líder mundial. Os numerosos recursos e capacidades são complementados pelo BELCONTROL, o software de operação intuitivo e fácil de usar. Ele orienta o usuário passo a passo através do processo de análise. Isso inclui a configuração das condições de análise, a execução das medições, quando encher e configurar o nitrogênio líquido ou outro banho, quando substituir o cilindro de gás, as etapas de desgaseificação e muito mais. O software foi projetado para tornar o instrumento acessível e operável para todos, inclusive usuários inexperientes.
Para usuários inexperientes ou para medições de amostras desconhecidas, o BELCONTROL requer apenas informações básicas da amostra (nome, massa etc.), condições de pré-tratamento (se não for realizado externamente) e faixa de medição.
O controle detalhado das definições de configuração e medição é possível para otimizar as condições de medição (por exemplo, configurações de dosagem, critérios de equilíbrio, opção de teste de vazamento etc.). Isso permite ao usuário personalizar totalmente a análise da amostra de acordo com suas necessidades.
| BELCONTROL | ||
| Quick BET | sim | Área superficial de BET multiponto em menos de 20 minutos |
| Medição sem hélio | sim | AFSMTM 2 permite medições livres de He com precisão incomparável |
| Cinética de adsorção | opcional | Taxa de medições de adsorção para análise de difusão |
Os dados podem ser analisados por arrastar e soltar. Sobreposição de gráficos, escala do eixo XY e conversão de unidades, marcadores de ponto e cores podem ser facilmente alterados. A cor pode ser definida para dados individuais para melhorar a visibilidade dos mesmos dados em diferentes tipos de análise. A tela com os resultados das análises pode ser salva. Mesmo que o PC seja desligado, a análise pode ser realizada novamente a partir do estado salvo quando o PC for reiniciado. Os resultados das análises podem ser facilmente convertidos para o formato MS Excel por arrastar e soltar.
A função de configuração de análise de rotina é útil ao realizar a mesma análise repetidas vezes. Os dados definidos pelo usuário podem ser salvos como isotermas de referência para análise de distribuição de poros, t-plot e αs-plot. Todas as operações podem ser visualizadas com um único clique com o botão direito do mouse. O software BELSIM (NLDFT/GCMC) para análise de distribuição de poros por simulação está incluído. A conversão fácil para MS Excel é feita com apenas um clique do mouse.
Programas de análise BELMASTER
Acessórios Standard
O BELSORP MAX X é entregue com uma variedade de acessórios padrão como frasco Dewar, tampa e manga de isolamento térmico, tubo de P0, células de amostra, bastões de vidro, funil para carregar amostra, suporte para células de amostra, filtros de prevenção de dispersão de amostra, material de referência, O-ringue, e mais./p>
Linha Extensa de Produtos
Vários modelos estão disponíveis para uma variedade de medidas de adsorção de gás e de vapores. Microtrac propõe o modelo mais adequado combinando os sensores de pressão de acordo com a quantidade de amostras e a faixa de avaliação de distrbuição de poros.
Medições de adsorção de nitrogênio a 77K de fibra de carbono ativado (preto), MCM-41 (azul), estrutura metalorgânica MIL-160 (laranja) e catalisador PdC (vermelho)
Medições de adsorção de nitrogênio em escala logarítmica a 77K de fibra de carbono ativado (preto), zeólita MCM-41 (azul), estrutura metalorgânica MIL-160 (laranja) e catalisador PdC (vermelho)

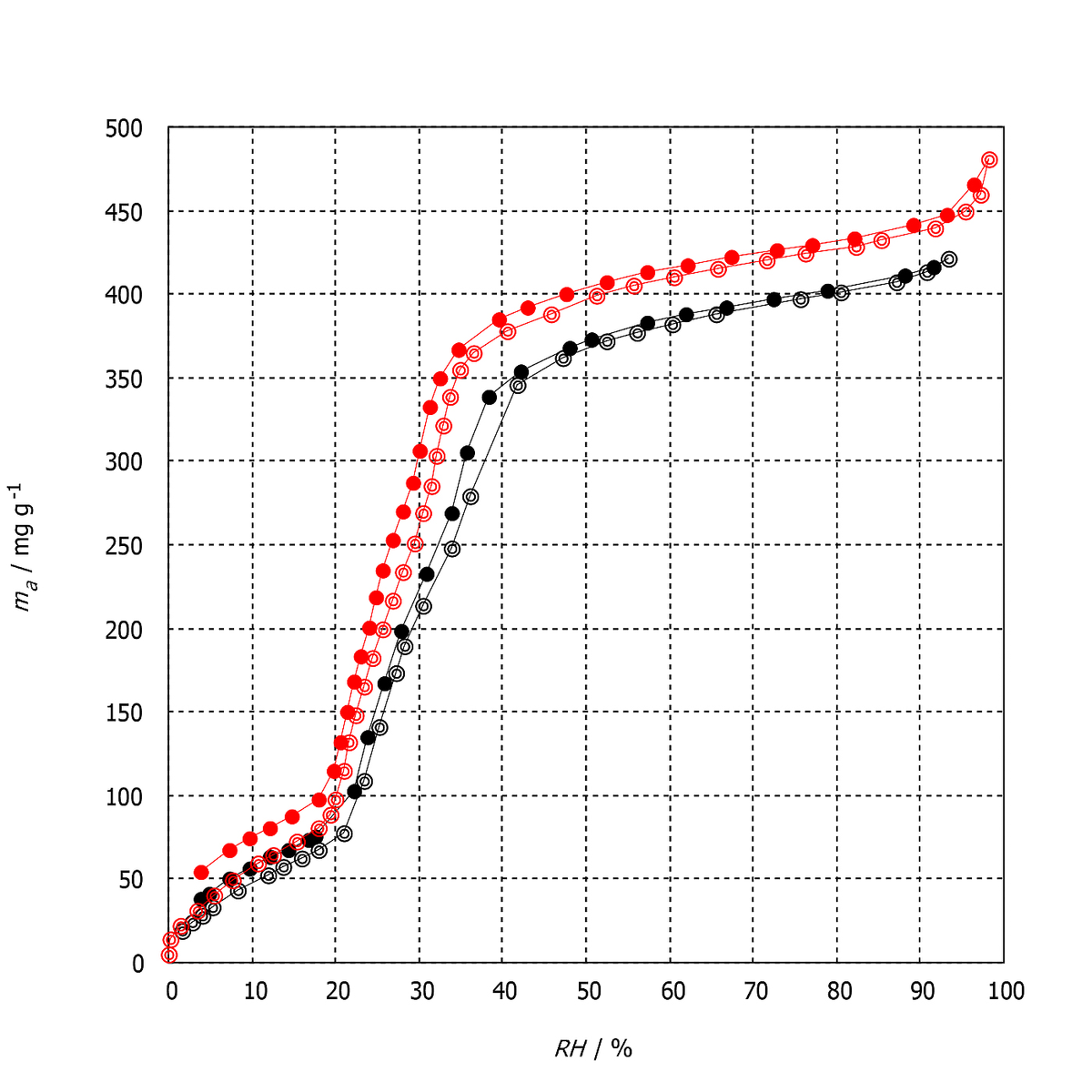

Medições de sorção de água da estrutura metalorgânica UiO-66 a 25 °C (vermelho) e 40 °C (preto)
Várias medições de adsorção de vapor de fibra de carbono ativado H2O a 20 °C (vermelho), CH3OH a 15 °C (azul), C6H6 a 20 °C (verde) e CCl4 a 20 °C (laranja)
BELSORP MAX X pode ser usado numa ampla gama de aplicações incluindo catalisadores, baterias, fibras, materiais poliméricas, farmacêuticos, pigmentos, cosméticos, pós magnéticos, membranas de separação, filtros, tintas/toners, cimentos, cerámicas, e semicondutores.
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações
Nota: As especificações abaixo são apenas um exemplo de configuração.
Contate-nos para tratar dos seus requisitos em particular.
| Princípio de medição | Manometric method (volumetric method) + AFSM™ or AFSM™2 |
| Gás de adsorção | N2, Ar, Kr, CO2, H2, O2, CH2, NH2, NO, CO, Butane and other non-corrosive gases |
| Vapor de adsorção | H2O, MeOH, EtOH, C6H6, e outros vapores não corrosivos |
| Entradas de gás | 3 portas (opcional: até 12 portas) |
| Número de medidas | MAX X: max. 4 ports simultaneously MAX X-HT: max. 4 ports simultaneously MAXX-HP: max. 3 ports simultaneously |
| Faixa de medição (área superficial específica) | 0.01 m2/g e maior (N2) 0.0005 m2/g e maior (Kr) (dependendo da densidade da amostra) |
| Faixa de medição (distribuição tamanho de poros) | 0.35 - 500 nm |
| Measurement range (gas adsorption isotherm) | MAX X: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) MAX X-HT: max. P/P0 = 10-6~0.997 (N2@77.4K, Ar@87.3K) MAXX-HP: P/P0 = 10-8~0.997 (N2@77.4K, Ar@87.3K) |
| Faixa de medição (isoterma de adsorção de vapor) | MAX X: P/P0 = ~0.95 @40°C MAX X-HT: P/P0 = ~0.95 @80°C MAXX-HP: P/P0 = ~0.95 @40°C |
| Measurement range (high pressure gas adsorption isotherm) | MAX X: - MAX X-HT: - MAXX-HP: 10Pa~900kPa |
| Pressure transducer (1MPa: 7500 Torr) | MAX X: - MAX X-HT: - MAXX-HP: 1 unit |
| Transdutor de pressão (133 kPa: 1000 Torr) | MAX X: 6 units MAX X-HT: 6 units MAXX-HP: 5 units |
| Transdutor de pressão (1.33 kPa: 10 Torr) | MAX X: max. 4 units MAX X-HT: 4 units MAXX-HP: 3 units |
| Transdutor de pressão (0.0133 kPa: 0.1 Torr) | MAX X: max. 3 units MAX X-HT: - MAXX-HP: 2 units |
| Forno de ar termostático | MAX X: 50°C MAX X-HT: 80°C MAXX-HP: 50°C |
| Válvula de vácuo / bomba | Cold cathode gage (Optional)/Turbo molecular pump + rotary pump (or diaphragm pump) |
| Temperatura de medição (vaso Dewar) | Temperatura LN2, LAr; Tempo de retenção: 80 h |
| Temperatura de medição (aquecedor de pré-tratamento) | 50 - 550°C |
| Temperatura de medição (banho de água) | -10 - 80°C (constant temperature circulator) |
| Dimensões (L x A x P) | 360 x 870 x 590 mm |
| Peso | 50 kg |
| Utilidade - Gás | He, adsorption gas pressure: 0.1MPa (G) Joint: 1/8" Swagelok joint Valve operan gas pressure: 0.5 - 0.6 Mpa (G) Joint: 1/4" one-touch pipe contact |
| Utilidade - Potência | AC 100 - 240 V/400W (rotary pump not included) |
| Certificado CE | sim |
| Software de operação | Sistema de operação Windows 10 ou mais novo, CPU Intel(R) Core i5 ou melhor 2 GB memôria ou mais, 5 GB HDD disco rígido ou mais |
| Monitor recomendado | Monitores Full HD |
Sujeito a alterações técnicas e erros
